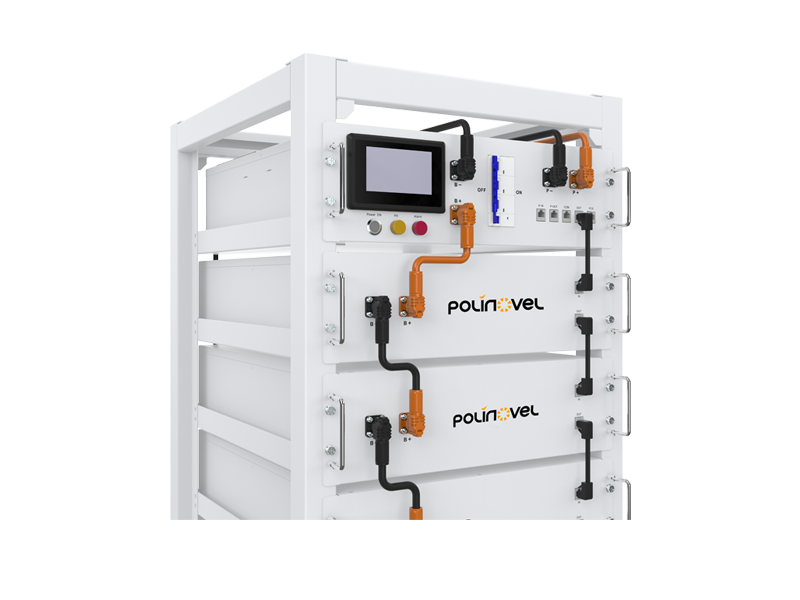

20kWh-60kWh aukštos įtampos akumuliatoriaus saugykla
20kWh–60kWh aukštos įtampos akumuliatorių saugykla yra modulinis, išmanus energijos sprendimas, sukurtas lanksčiai naudoti komercinėse ir gyvenamosiose energijos kaupimo programose.
Su LiFePO4 chemija, pažangiomis BMS ir debesų jungtimis užtikrinamas saugus, ilgalaikis{1}} veikimas ir paprastas diegimas, stebėjimas ir keičiamas energijos valdymas.
Optimizuota jūsų energijos poreikiams
Keičiamo dydžio energijos sprendimas
Moduliai gali būti pridedami lygiagrečiai, kad būtų patenkinti augantys energijos poreikiai, todėl juos galima lanksčiai naudoti gyvenamosiose, komercinėse ar lengvosios pramonės srityse.
Išmanus ir prijungtas
Integruotas BMS ir debesies ryšys leidžia automatiškai valdyti įkrovimą / iškrovimą, balansuoti elementus ir nuotoliniu būdu stebėti energiją, kad būtų galima išmaniau naudoti energiją.
Sertifikuotas pasauliniam diegimui
Sertifikuota pagal UN38.3, CE ir CE-EMC standartus, užtikrinančius tarptautinių saugos ir transportavimo reikalavimų laikymąsi.
Pritaikomas aplinkai
Plati darbinė temperatūra (-20–55 laipsnių iškrova) ir drėgmės tolerancija (5–80 % santykinis drėgnis) užtikrina patikimą veikimą įvairiose aplinkose.
Virš 12 V apribojimų
Tradicinės 12 V baterijos, netdidžiausiasyra ribotos talpos ir efektyvumo. Mūsų aukštos-įtampos architektūra užtikrinadidžiausiasgalios tankis, mažesnis srovės praradimas ir sklandus mastelio keitimas - idealiai tinka programoms, kurioms reikia daugiau nei gali pasiūlyti standartinės 12 V sistemos.
Specifikacija
|
Baterijos modelis
|
HV20 |
HV30 |
HV40 |
HV50 | HV60 |
|
Baterijos modulio kiekis serijoje
|
4
|
6
|
8
|
10
|
12
|
|
Sistemos vardinė įtampa
|
204.8V
|
307.2V
|
409.6V
|
512.0V
|
614.4V
|
|
Sistemos veikimo minimali įtampa
|
179.2V
|
268.8V
|
358.4V
|
448.0V
|
537.6V
|
|
Sistemos darbinė maksimali įtampa
|
233.6V
|
350.4V
|
467.2V
|
584.0V
|
700.8V
|
|
Sistemos energija
|
20,5 kWh
|
30,7 kWh
|
41,0 kWh
|
51,2 kWh
|
61,4 kWh
|
|
Sistemos naudojama energija
|
19,5 kWh
|
29,2 kWh
|
38,9 kWh
|
48,6 kWh
|
58,4 kWh
|
| Matmenys (PxPxA) | 776x552x976 mm | 776x552x1282mm | 776x552x1588 mm | 776x552x1894 mm | 776x552x2200 mm |
| Apytikslis svoris | 209 kg | 305,7 kg | 402,4 kg | 499,1 kg | 595,8 kg |
| Baterijos modulis | 51,2V 100Ah | ||||
|
Rekomenduoti įkrovimo / iškrovimo srovę
|
50/50A
|
||||
|
Maksimali įkrovimo / iškrovimo srovė
|
70/100A
|
||||
|
Didžiausias iškrovimas (3S, 25 laipsniai)
|
80/120A
|
||||
|
Montavimo vieta
|
Stovo montavimas |
||||
|
Rekomenduojamas iškrovimo gylis
|
Mažiau nei arba lygus 95 proc.
|
||||
|
Ciklo gyvenimas
|
6000 (25 laipsniai,0,5C/0,5C,EOL70%)
|
||||
|
Ekrano tipas
|
LED+Touch LCD
|
||||
|
Triguba apsauga
|
Teigiama relė + neigiama relė + pertraukiklis
|
||||
|
Pagrindinės grandinės relių skaičius
|
3
|
||||
|
Šilumos išsklaidymo
|
Natūralus vėsinimas
|
||||
|
Sertifikavimas
|
UN38.3/CE/CE-EMS
|
||||
|
Darbinė temperatūra ( laipsnis )
|
Įkrovimas: 0 ~ 55 laipsniai / iškrovimas: -20 ~ 55 laipsniai
|
||||
|
Laikymo temperatūra ( laipsniai )
|
0-35 laipsnių
|
||||
|
Komunikacijos uostas
|
RS485/CAN/WiFi
|
||||
|
Drėgmė (RH)
|
5%~80%
|
||||
|
Aukštis (m)
|
Mažiau nei arba lygus 3000
|
||||
|
Korpuso IP įvertinimas
|
IP20
|
||||
|
Triukšmas
|
＜30dB
|
||||
|
Uždenkite sritį
|
0.78 x 0.55m
|
||||
Į sąrašą įtraukta pirmaujančių inverterių prekių ženklų
Mūsų baterijos yra oficialiai įtrauktos kaip suderinamos kelių visame pasaulyje pripažintų keitiklių gamintojų. Kiekvienas produktas buvo kruopščiai išbandytas ir patvirtintas, siekiant užtikrinti sklandų ryšį, patikimą veikimą ir visišką suderinamumą įvairiose keitiklių platformose.
LiFePO₄ ląstelės, sukurtos 6000 ciklų
Kiekvienas šios sistemos modulis naudoja jam pasirinktą LiFePO₄ chemiją -terminis stabilumasir ilgas ciklo gyvenimas. Rezultatas: 6 000 ciklų esant 25 laipsnių / 0,5 ° C, 70 % -pabaigos -eksploatavimo trukmės išlaikymas, natūralus konvekcinis aušinimas be judančių dalių ir mažesnis nei 30 dB veikimo triukšmas.
6000 ciklų
25 laipsniai, 0,5C/0,5C, EOL 70% talpos išlaikymas
< 30 dB Noise
Natūralus aušinimas, nereikia ventiliatorių ar siurblių
51,2 V / 100 Ah vienam moduliui
Identiški moduliai nuo HV20 iki HV60
Dėl LiFePO₄ cheminės sudėties nereikia aktyvaus aušinimo skysčiu -, todėl sumažėja priežiūra ir įrenginiai veikia pakankamai tyliai,komercinėje ir pramoninėje aplinkoješalia užimtų erdvių. Įkrovimo temperatūros diapazonas yra 0–55 laipsnių; iškrovimas veikia nuo -20 laipsnių iki 55 laipsnių, drėgmės tolerancija 5–80% RH ir aukščio palaikymas iki 3000 m.
Ta pati ląstelių platforma visoje96–209 kWh sistemair60-130kWh sistema. Duomenų lapus galima rasti adresuatsisiuntimų puslapį.
Triguba{0}}Relinė apsauga ir išmanioji BMS
Šioje sistemoje naudojamos 3 pagrindinės grandinės relės -, o ne vienas kontaktorius, randamas daugumoje konkuruojančių produktų. Kiekviena relė veikia nepriklausomai, suteikdama perteklinius izoliavimo kelius. Sužinokite daugiau, kodėlBESS saugos sertifikatasvis labiau reikalauja tokio atleidimo lygio.
Teigiama relė - aukšta-šoninė izoliacija
Nepriklausomai valdo teigiamą magistralę. Jei aptinkamas gedimas, ši relė atsidaro, kad būtų atjungta viršutinė pusė, o BMS perduoda gedimo būseną keitikliui per CAN/RS485.
Neigiamos relės - žema-šoninė izoliacija
Nepriklausomas žemas{0}pusinis perjungimas neleidžia srovei rasti alternatyvaus grįžimo kelio įžeminimo gedimo metu. Abu poliškumas turi būti sąmoningai uždaryti prieš tekant srovei.
Pertraukiklis - Išankstinis-įkrovimas ir rankinis atjungimas
Apriboja įsijungimo srovę, kai keitiklis pirmą kartą prisijungia. Taip pat tarnauja kaip matomas, užrakinamas rankinis atjungimas techninės priežiūros brigadoms - nereikia pasitikėti elektroniniu perjungimu atliekant techninę priežiūrą.
Automatinis ląstelių balansavimas
Išmanusis BMS subalansuoja elementus kiekvieno įkrovimo / iškrovimo ciklo metu, užkertant kelią pajėgumų skirtumams tarp 4–12 eilutės modulių.
Tuya Cloud + WiFi + Bluetooth stebėjimas
Nuotolinis stebėjimas naudojant nemokamą Tuya Smart programėlę (iOS/Android). SOC, temperatūros ir signalų istorija realiuoju laiku - visose svetainėse iš vienos paskyros.
LED + jutiklinis LCD įjungtas-Įrenginio ekranas
Įrenginio-ekrane rodoma sistemos būsena, SOC ir gedimų kodai, nereikalaujant telefono ar nešiojamojo kompiuterio. Naudinga atliekant greitą-svetainės diagnostiką paleidimo metu.

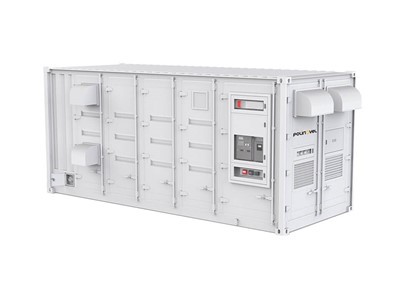

Ši architektūra yra bendravisi HV modeliai. Apie sistemas, kurioms reikalingas gaisro gesinimas ir klasterio lygio koordinavimas, žr2MWh konteinerių BESS. Eksploatacijos pradžios vadovaipalaiko vaizdo biblioteką.
Taikymo scenarijai
Penki modeliai (HV20–HV60) dengia 20,5–61,4 kWh su pastoviu 0,78 × 0,55 m plotu. Nesate tikri dėl dydžio? MūsųkW ir kWh vadovasapima pagrindus.
Savarankiškas saulės energijos-naudojimas ir{1}}naudojimo laikas- arbitražas
Išsaugokite vidurdienio saulės energijos perteklių vakaro apkrovai ir užfiksuokite kainų skirtumus nuo didžiausio{0}}prie -piko{2}}kainų skirtumai kasdien važinėdami dviračiu. HV30 (30,7 kWh / 307,2 V) suteikia galios ir įtampos balansą gyvenamųjų ir mažų komercinių namų stogams, o HV40 (41,0 kWh / 409,6 V) tinka didesnėms vietoms. 6 000 -ciklo tarnavimo laikas ir mažiau nei 95 % rekomenduojamas DoD užtikrina ilgalaikę ekonomiką visose tarifų struktūrose. Pažiūrėkite, kaip tai palaiko platesnįC&I saulės energijos saugojimo strategija.
Didžiausias skutimas, įkrovimas pagal poreikį ir EV įkrovimas
Sumažinkite paklausos mokesčius, iškraunant iškrovimą piko metu, ir sumažinkite greitus{0}}įkroviklio šuolius, kurie kitu atveju sukeltų brangių paklausos piko. HV40 (41.0kWh, maks. 100A iškrova) atlaiko vidutines komercines apkrovas; HV50 (51,2 kWh / 512,0 V) sugeria didesnį trumpalaikį elektros energijos įkroviklių poreikį. Derinkite su Polinovel'sEV įkrovimo aparatūraintegruotai sistemai. Jei norite didesnio pajėgumo, padidinkite iki125kW / 241kWh lauko spinta.
Išjungta-Grid, Microgrid ir Telecom atsarginė kopija
Svetainėse, kuriose nėra prieigos prie tinklo arba reikia autonominės atsarginės kopijos, HV20 (20,5 kWh / 204,8 V / 209 kg) tinka kompaktiškoms telekomunikacijų prieglaudoms, kurių plotas yra tik 0,78 × 0,55 m, o paskirstytose svetainėse stebima Tuya debesys, kad būtų išvengta apsilankymų svetainėje. HV60 (61,4 kWh / 614,4 V) palaiko išplėstą autonomiją su keliais stelažais lygiagrečiai per CAN. Palygintiįjungta-tinklelis ir išjungtas-tinklas ir hibridinės architektūrosjūsų projektui.
Norėdami sužinoti apie perkeliamus diegimus, žr100 kWh mobilusis BESS. Naudingų{1}}projektų ieškokitenaudingumo{0}}masto sprendimaiarba4,6 MWh talpos konteinerinė sistema.
OĮG ir ODM - Jūsų prekės ženklas, ta pati kokybė
„Polinovel“ siūlo OĮG ir ODM paslaugas HV{0}}serijai. Tos pačios LiFePO₄ ląstelės, ta pati BMS, ta pati triguba{2}}relės architektūra, ta pati gamybos linija -, pristatoma su jūsų prekės ženklu. Norėdami sužinoti, kaip BESS tiekėjai yra struktūrizuoti pasauliniu mastu, žr. mūsų analizęBESS sistemos tiekėjai.
01
LCD ir korpuso prekės ženklas
Jūsų logotipas jutikliniame LCD įkrovos ekrane ir tuščiosios eigos ekrane. Šilkografija su jūsų prekės ženklo tapatybe ir sertifikavimo ženklais.
02
Inverterio protokolo pritaikymas
Standartinė programinė įranga palaiko 12+ inverterių prekės ženklus (Deye, Growatt, SMA, Victron ir kt.) per RS485/CAN. Galimi pasirinktiniai protokolai neįtrauktiems į sąrašą keitikliams. Žrkeitiklio{0}}baterijų poravimo principai.
03
Individualizuotos modulio konfigūracijos
Standartas: HV20 / HV30 / HV40 / HV50 / HV60 (4–12 modulių). Galimas ne-standartinis modulių skaičius tam tikriems keitiklio įtampos langams. Toks pat lankstumas kaip ir25–40 kWh sukraunamos serijos.
04
Mechaniniai ir aplinkosauginiai
Individualizuotos korpuso spalvos, modifikuoti stovo matmenys, atnaujinti IP reitingai, skirti pusiau{0}}įrenginiams lauke, ir pakeisti kabelių įvesties taškai pagal konkrečius laidų standartus.
HV20–HV60 Dažnai užduodami klausimai
Kl.: Kokia yra kiekvieno modelio naudojama energija, kai rekomenduojama Mažiau arba lygi 95 % DoD?
A: HV20: 19,5 kWh, HV30: 29,2 kWh, HV40: 38,9 kWh, HV50: 48,6 kWh, HV60: 58,4 kWh. Žr. aukščiau pateiktą specifikacijų lentelę, kurioje pateikiami vardiniai ir naudingi skaičiai.
K: Kokie yra HV50 konfigūracijos matmenys ir svoris?
A: 776 × 552 × 1894 mm (P × S × A), maždaug 499,1 kg. Pėdsakas yra 0,78 × 0,55 m - vienodas visuose modeliuose. Visų penkių konfigūracijų visų matmenų duomenys pateikiami specifikacijų lentelėje.
K: Kurie keitikliai yra suderinami iš komplektacijos?
A: Bateriją oficialiai įtraukė Deye, Goodwe, Growatt, SAJ, SMA, Victron, Afore, Sunsynk, Solis, Phocos, TBB ir Studer. Ryšys per RS485 ir CAN yra įtrauktas į standartinę programinę įrangą. Šiems prekių ženklams nereikia jokių pasirinktinių kabelių.
Kl.: Ar galiu išplėsti nuo HV20 iki HV40 vėliau pridėdamas modulių?
A: Taip. Visuose modeliuose naudojami identiški 51,2 V / 100 Ah moduliai, sudėti nuosekliai. Perėjus nuo HV20 (4 moduliai) prie HV40 (8 moduliai), reikia pridėti 4 modulius. BMS automatiškai{10}}aptinka naujus modulius -, nereikia keisti valdiklio ar prijungti laidus. Taimodulinis krovimo metodasyra dizaino pagrindas.
K: Koks yra HV30 ir HV50 darbinės įtampos diapazonas?
A: HV30: nuo 268,8 V (min.) iki 350,4 V (maks.), vardinė 307,2 V. HV50: nuo 448,0 V (min.) iki 584,0 V (maks.), vardinė 512,0 V. Suderinkite šiuos diapazonus su keitiklio nuolatinės srovės įvesties langu. Visi visų modelių įtampos duomenys pateikti specifikacijų lentelėje.
Kl .: Kokie yra didžiausi įkrovimo ir iškrovimo srovės rodikliai?
A: Rekomenduojama: 50A įkrovimas / 50A iškrova. Maksimalus: 70A įkrovimas / 100A iškrova. Didžiausia iškrova (3 sekundės, 25 laipsniai): 120A. Šie įvertinimai taikomi visoms konfigūracijoms nuo HV20 iki HV60.
K: Kokius sertifikatus turi šis produktas?
A: UN38.3, CE ir CE-EMC. Šie sertifikatai apima tarptautinius saugos ir transportavimo reikalavimus. Daugiau informacijos apie sertifikavimo sritį rasite adresuatsisiuntimų puslapį.
Kl.: Ar Tuya programa gali stebėti kelias HV sistemas įvairiose svetainėse?
A: Taip. Visi įrenginiai prisijungia prie vienos Tuya Smart paskyros (nemokama, iOS / Android) per integruotą WiFi. Laivyno operatorių stebėjimas išplatintasC&I įrenginiaigali peržiūrėti visas sistemas iš vieno prietaisų skydelio. „Bluetooth“ taip pat yra vietinei prieigai.
Reikia pagalbos renkantis tinkamą HV konfigūraciją?
Pasidalykite savo apkrovos profiliu, keitiklio modeliu ir tarifų struktūra. Mes rekomenduosime tinkamą modelį ir pateiksime pasiūlymą.
